Método 01 · END 360

Ultrassom:
veja além.

Uma página dedicada aos fundamentos, aplicações e experiências interativas de inspeção por ultrassom.

Fundamentação teórica

Antes do eco,
existe a onda.

O ensaio ultrassônico começa com uma perturbação mecânica. Ela atravessa o material, interage com interfaces e retorna ao transdutor carregando informações sobre o caminho percorrido.

01 / A ONDA

Energia em movimento,
matéria em equilíbrio.

Uma onda é uma perturbação que se propaga no espaço e no tempo. No ultrassom industrial, as partículas do material oscilam em torno de sua posição de equilíbrio: a energia avança, mas não há transporte permanente de matéria.

Amplitude, frequência, período e comprimento de onda descrevem esse movimento. A velocidade de propagação depende das propriedades elásticas e da densidade do meio.

OSCILAÇÃO u(t) = u0 sen(ωt + φ)
PERÍODO T = 1 / f
COMPRIMENTO DE ONDA λ = v / f

Ideia-chave: aumentar a frequência reduz o comprimento de onda para uma mesma velocidade de propagação.

SENOIDE INTERATIVA Frequência, fase e comprimento de onda
MEIO ADOTADO Aço · v = 5.900 m/s
Senoide espacial com indicação dinâmica do comprimento de onda.
COMPRIMENTO DE ONDAλ = 3,93 mm

Com velocidade constante, aumentar a frequência reduz o comprimento de onda. A fase desloca a senoide sem alterar λ.

FREQUÊNCIA E FASE Explore a relação λ = v/f. A marcação acompanha dois pontos consecutivos de mesma fase na senoide.
02 / MODOS DE PROPAGAÇÃO

O movimento das partículas
define o tipo de onda.

Em sólidos, o ultrassom pode se propagar de diferentes formas. As ondas longitudinais são comuns na medição de espessura e no mapeamento de corrosão, enquanto as ondas transversais são amplamente empregadas na inspeção angular de juntas soldadas. Já as ondas de Lamb são guiadas pelas superfícies de chapas, tubos e estruturas de pequena espessura, permitindo inspecionar áreas maiores. Elas podem ser aplicadas na detecção de corrosão, trincas e delaminações, além do monitoramento da integridade estrutural. Como apresentam comportamento dispersivo, sua utilização exige a seleção adequada do modo, da frequência e da espessura do material.

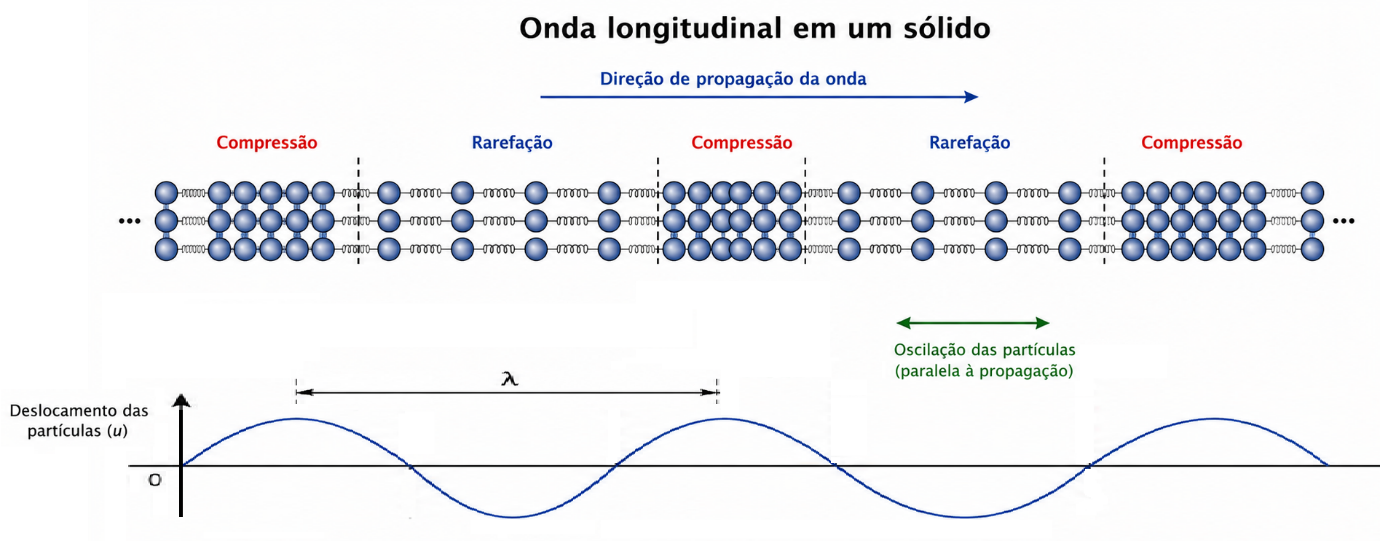

Animação de uma onda longitudinal em um sólido
LONGITUDINAL Movimento paralelo à propagação; ocorre em sólidos, líquidos e gases.

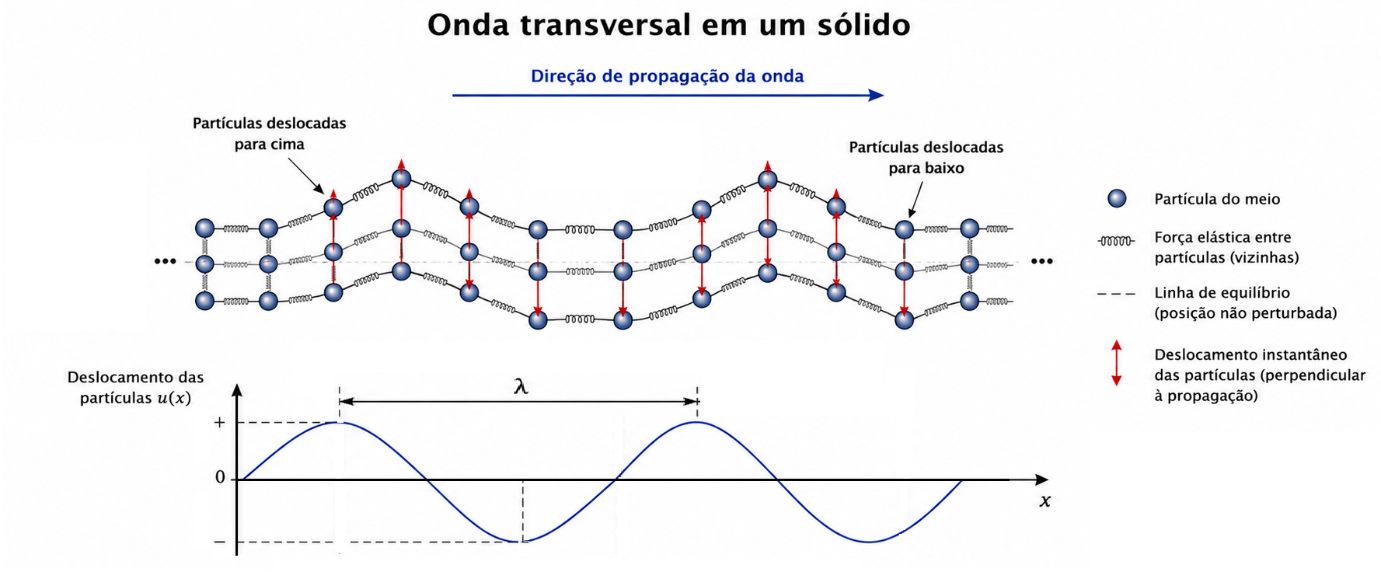

Animação de partículas oscilando perpendicularmente à propagação da onda transversal
TRANSVERSAL Movimento perpendicular à propagação; exige um meio com resistência ao cisalhamento.
Explorar ondas superficiais e guiadas +

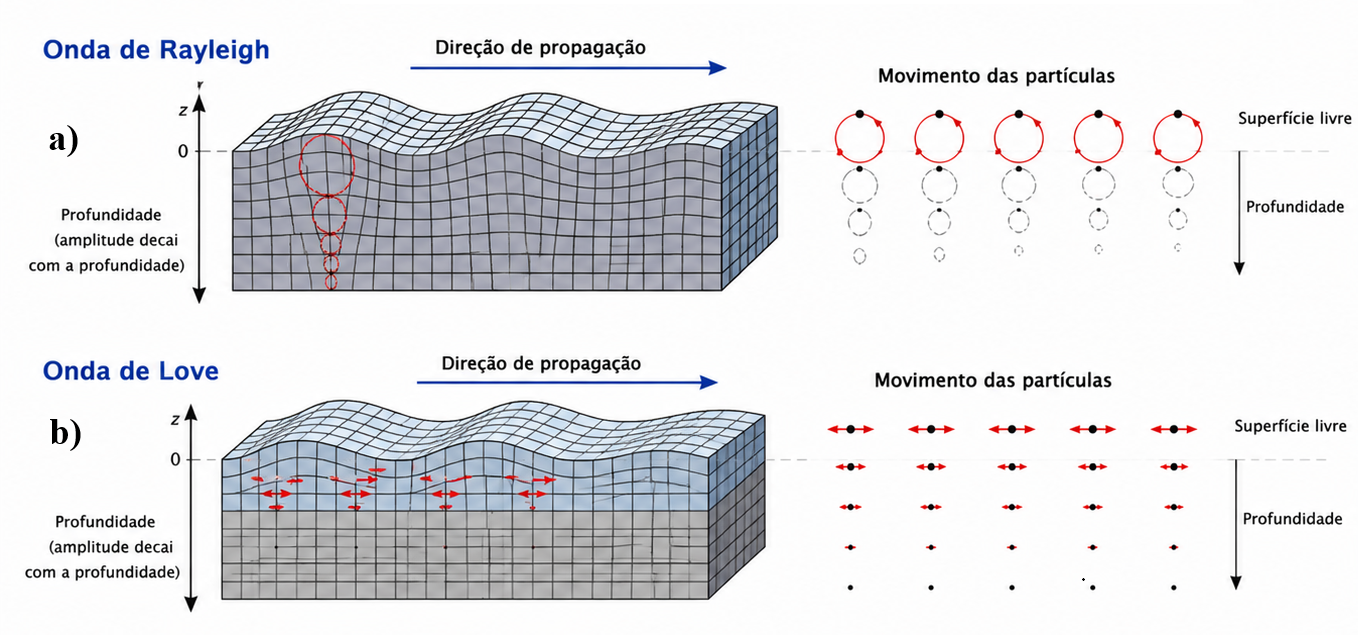

Comparação entre ondas superficiais de Rayleigh e ondas de Love
SUPERFICIAIS Rayleigh concentra energia junto à superfície; Love depende de uma camada sobre um substrato.

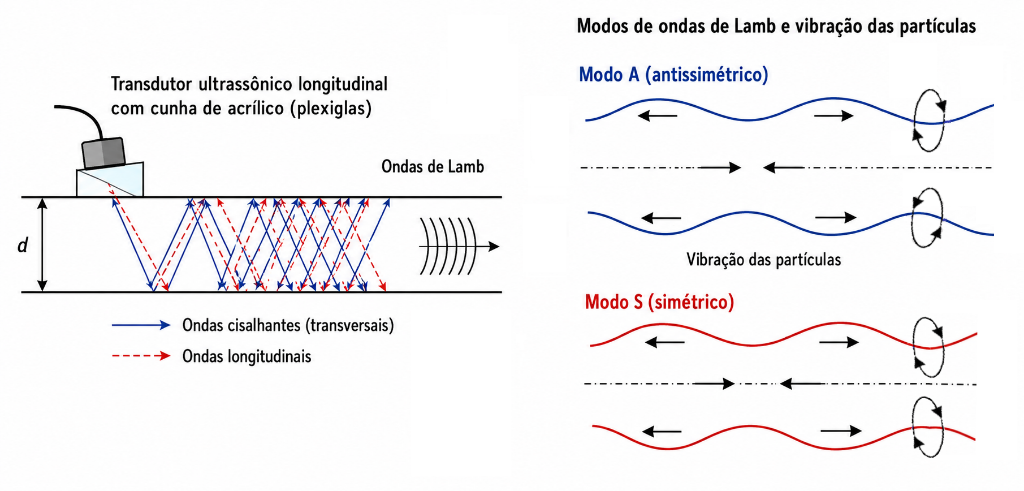

Animação dos modos simétrico e antissimétrico de ondas de Lamb em uma chapa
GUIADAS Ondas de Lamb usam a própria estrutura como guia e apresentam modos simétricos e antissimétricos.
03 / IMPEDÂNCIA ACÚSTICA

Cada material oferece
uma resposta diferente.

A impedância acústica expressa a resistência dinâmica do meio à propagação da onda. Ela combina a massa específica do material com a velocidade da onda e ajuda a prever o que ocorrerá quando o ultrassom encontrar uma interface.

IMPEDÂNCIA Z = ρv ρ = massa específica · v = velocidade da onda

Quanto maior a diferença de impedância entre dois meios, maior tende a ser a parcela refletida da energia.

REFERÊNCIA RÁPIDA Impedância de alguns materiais
MaterialvL (m/s)Z (MRayl)
Água1.4801,48
Acrílico2.7303,2
Alumínio6.32017
Aço carbono5.90046

Valores aproximados para ondas longitudinais; podem variar com composição, temperatura e condição do material.

04 / INTERFACES

Uma parte retorna.
Outra continua.

Ao atingir a fronteira entre materiais com impedâncias diferentes, a onda se divide: uma parcela é refletida e outra é transmitida. No A-scan, são as reflexões recebidas pelo transdutor que formam os ecos.

REFLEXÃO DE ENERGIA · INCIDÊNCIA NORMAL RI = [(Z2 − Z1) / (Z2 + Z1)]² TI = 1 − RI, para uma interface ideal
88%energia refletida
12%energia transmitida

Exemplo ideal de uma onda incidindo da água para o aço, sem considerar perdas adicionais.

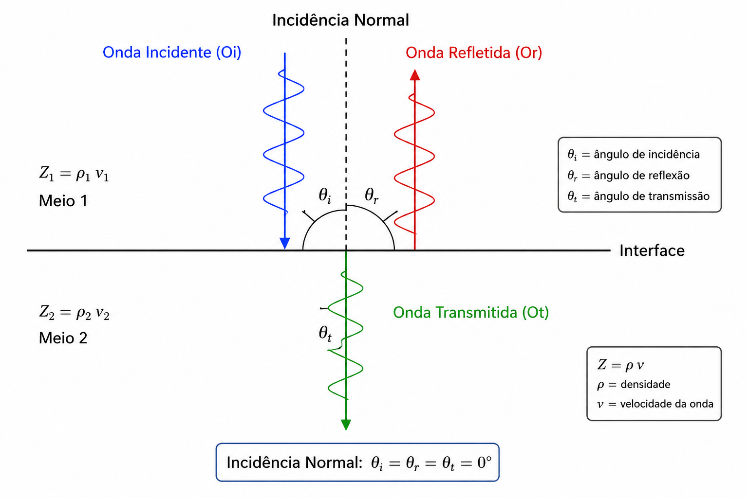

Onda ultrassônica incidindo normalmente em uma interface, com parcelas refletida e transmitida
REFLEXÃO E TRANSMISSÃO A diferença de impedância controla a divisão entre reflexão e transmissão.
05 / ATENUAÇÃO

Quanto maior o percurso,
menor a amplitude.

Durante a propagação, a amplitude da onda diminui aproximadamente de forma exponencial, conforme V(x) = V0e−αx. Nessa expressão, V0 é a amplitude inicial, V(x) é a amplitude após o percurso x e α é o coeficiente total de atenuação.

A atenuação resulta da soma α = αs + αa: αs representa o espalhamento causado por contornos de grão e outras heterogeneidades, enquanto αa representa a absorção, que converte parte da energia acústica em calor. Em materiais policristalinos, o espalhamento também contribui para o ruído estrutural observado no A-scan.

DECAIMENTOV(x) = V0e−αx
MECANISMOSα = αs + αa

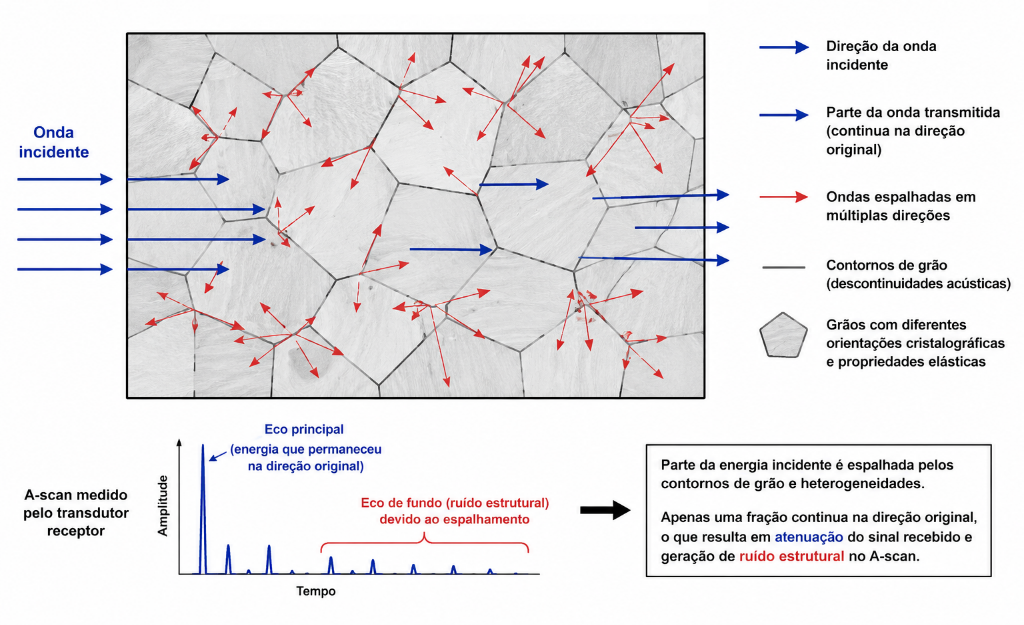

Espalhamento da onda ultrassônica nos contornos de grão de uma microestrutura policristalina
ESPALHAMENTO Heterogeneidades desviam energia e elevam o ruído estrutural.

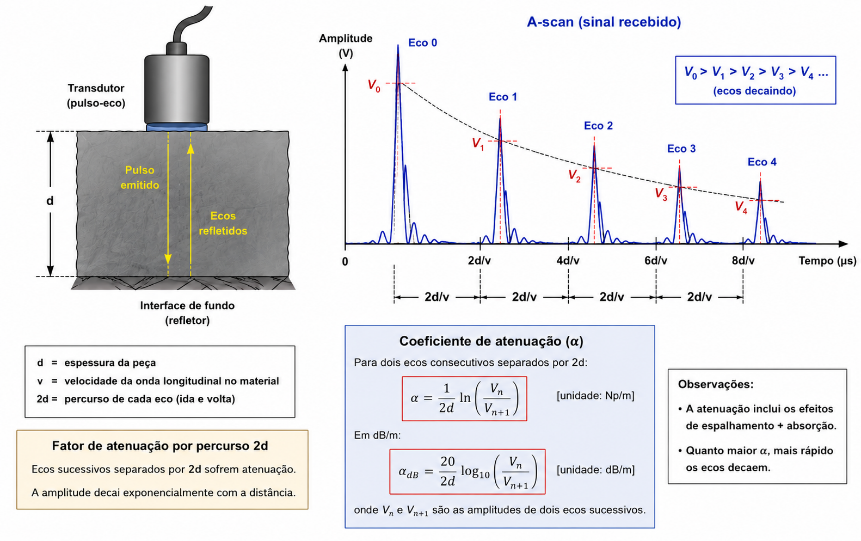

Transdutor pulso-eco e A-scan com ecos sucessivos de amplitude decrescente
A-SCAN Ecos sucessivos percorrem distâncias maiores e chegam com amplitudes menores.
06 / REFRAÇÃO

A direção muda
na passagem entre meios.

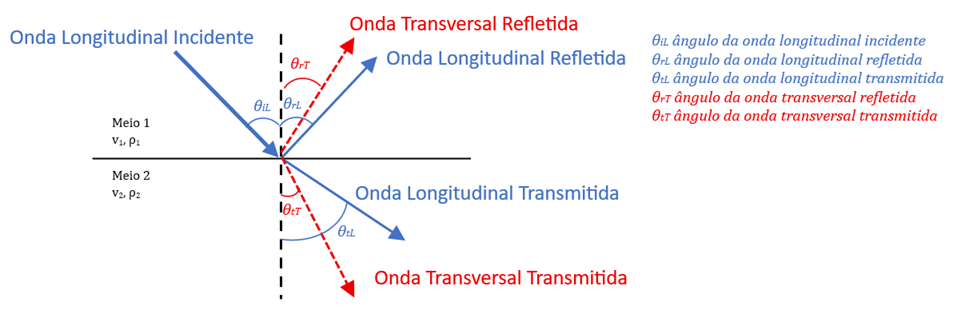

Quando a incidência é oblíqua e as velocidades são diferentes, a trajetória da onda muda de direção. Em sólidos também pode ocorrer conversão de modo: uma onda longitudinal incidente pode gerar componentes longitudinais e transversais.

LEI DE SNELL sen θ1 / v1 = sen θ2 / v2

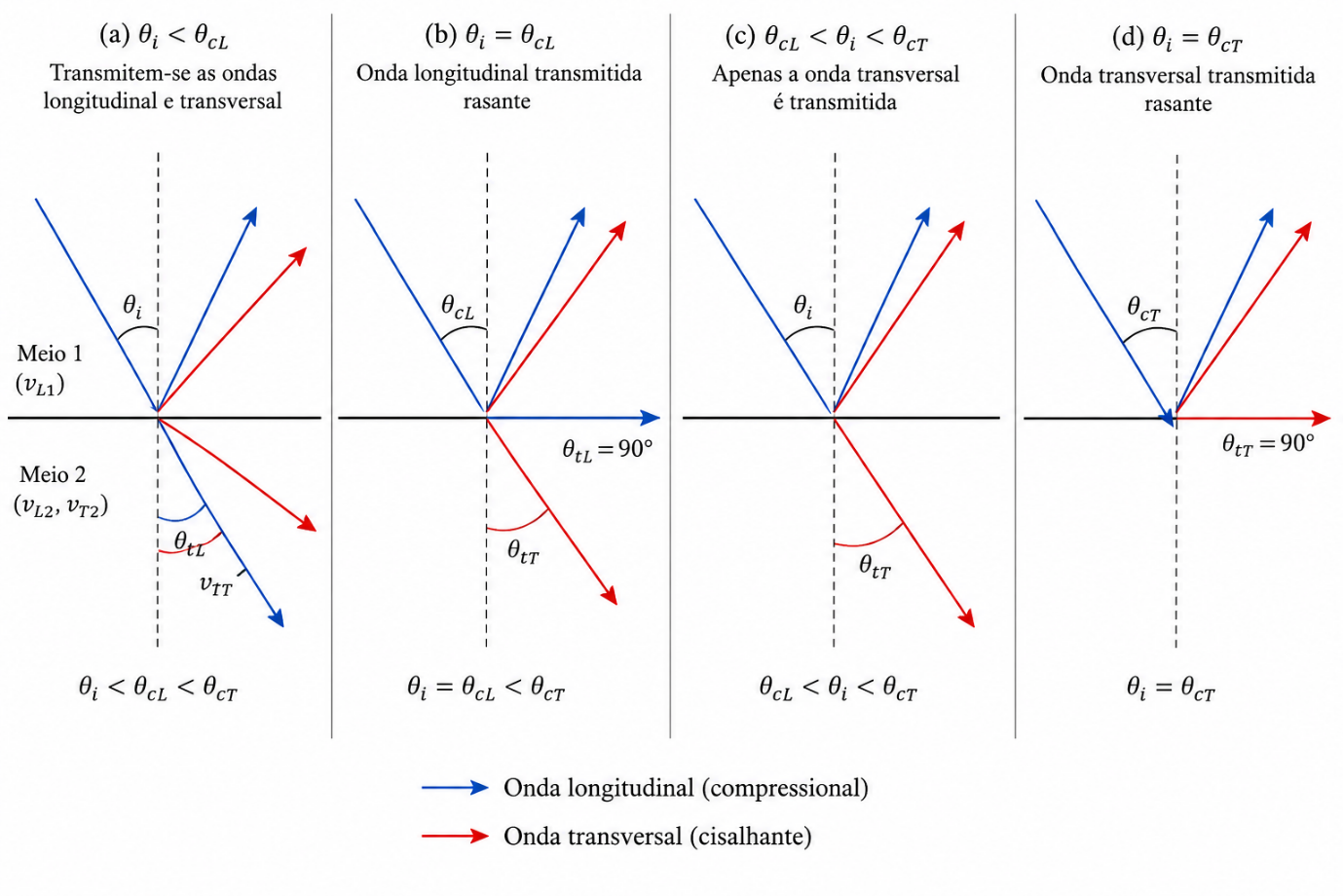

Entre o primeiro e o segundo ângulos críticos, apenas a onda transversal é transmitida ao aço. Essa é a condição explorada pelos transdutores angulares empregados na inspeção de soldas.

Explore abaixo como a velocidade de cada meio altera a trajetória transmitida.

SIMULAÇÃO INTERATIVA Lei de Snell entre dois meios
sen θ1 / v1 = sen θ2 / v2
Diagrama interativo de refração pela Lei de Snell.
ÂNGULO TRANSMITIDO θ₂ = 90,0°

Uma onda longitudinal parte da água e entra no aço. Ajuste os materiais e o ângulo para observar a refração.

REFRAÇÃO E CONVERSÃO DE MODO A trajetória longitudinal é calculada pela Lei de Snell. Quando o segundo meio é sólido, a linha tracejada indica conceitualmente a componente transversal convertida.

Conteúdo resumido e adaptado de END Ultrassom — Fundamentos físicos do ultrassom. Figuras provenientes do manuscrito do autor.

ETAPA 01 CONCLUÍDAPróximo: Técnicas ultrassônicas 02 ↓

Técnicas ultrassônicas

Um princípio,
diferentes estratégias.

A configuração dos transdutores e o modo de analisar os sinais definem como cada técnica detecta, localiza e caracteriza as descontinuidades.

Emissão e recepção no mesmo ponto

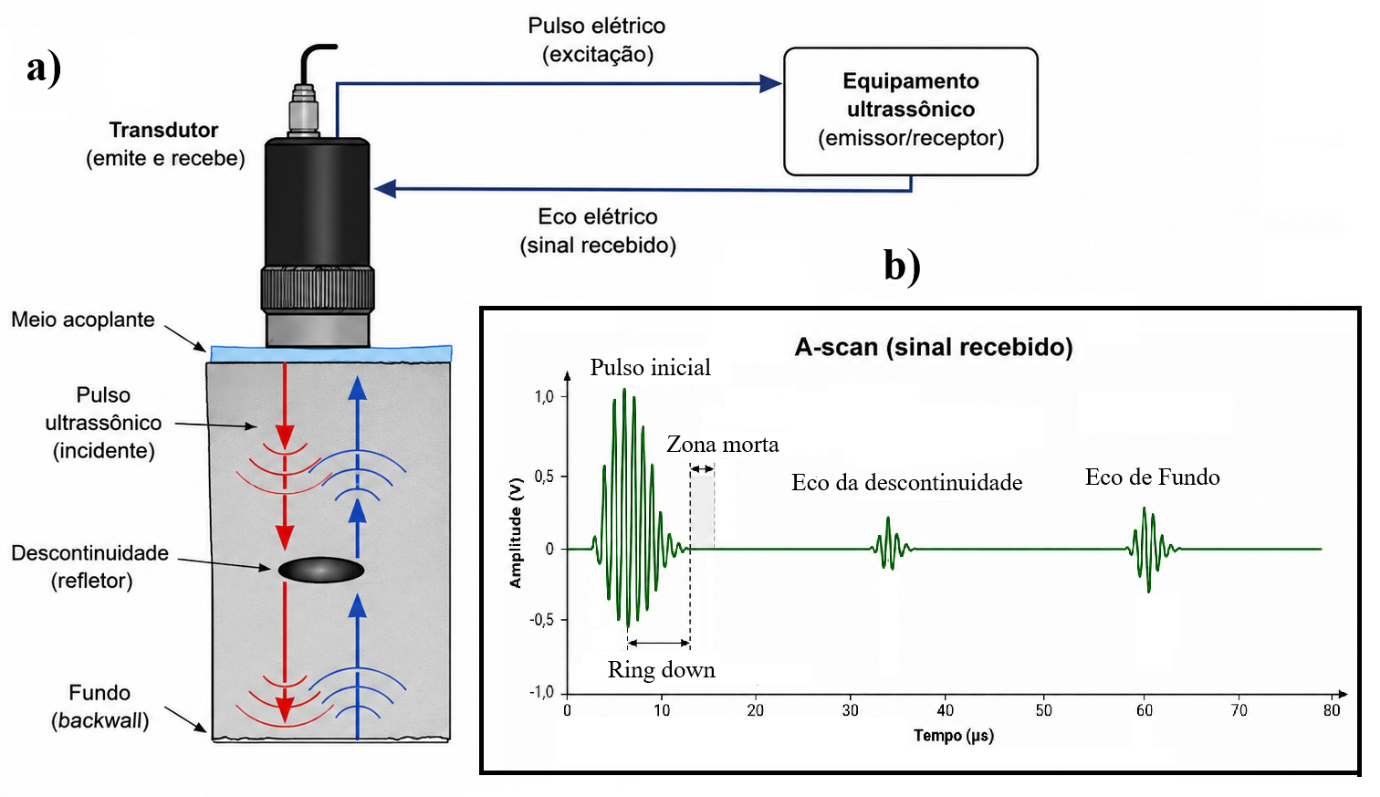

Pulso-eco

Um único transdutor emite o pulso ultrassônico e recebe os ecos refletidos pelas interfaces e descontinuidades. É a técnica mais utilizada na indústria, com aplicações na medição de espessura, avaliação de corrosão e inspeção de soldas. Exige acesso por apenas um lado, mas sua sensibilidade depende da orientação da descontinuidade e pode ser limitada pela zona morta e pela atenuação do material.

Dois transdutores, percursos coordenados

Transmissão-recepção

Um transdutor atua como emissor e outro como receptor. A separação das funções reduz o efeito da zona morta e permite posicionar o receptor na direção em que a descontinuidade reflete ou espalha a energia.

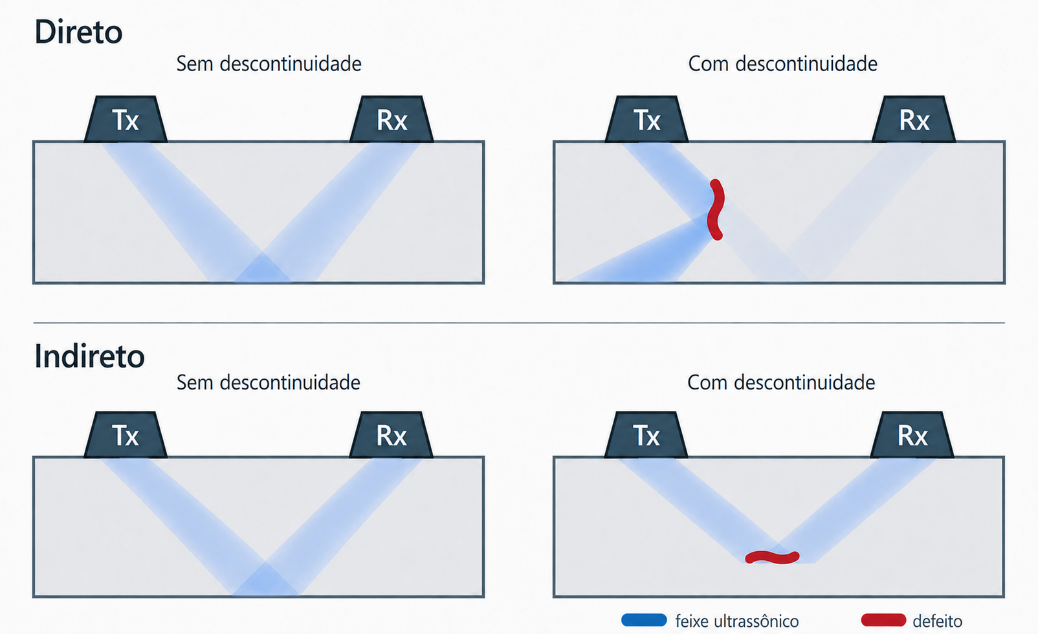

Pitch-catch

O posicionamento independente dos transdutores favorece a detecção de descontinuidades que não devolveriam um eco significativo ao emissor. A técnica exige controle cuidadoso do alinhamento, do acoplamento e do percurso acústico.

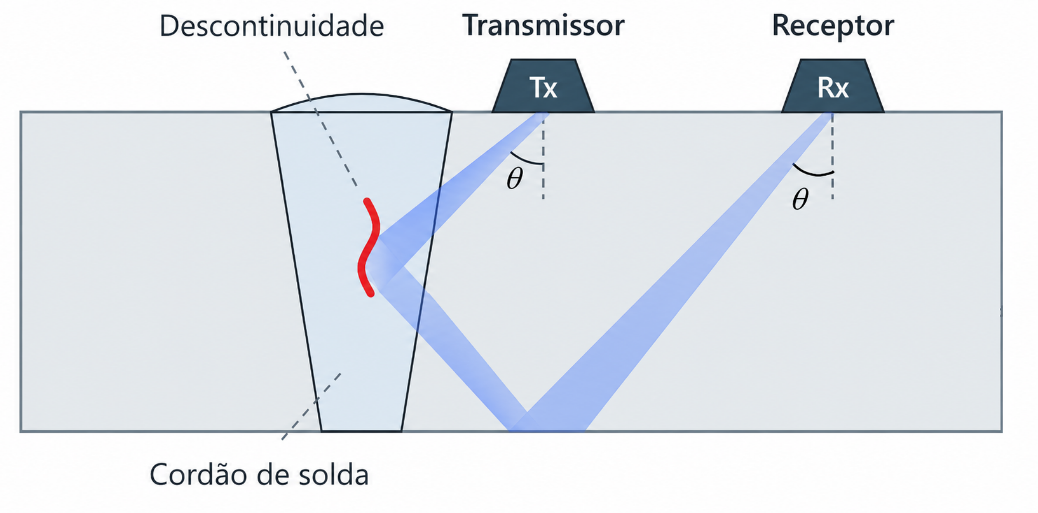

Tandem

Os dois transdutores trabalham coordenadamente sobre a mesma superfície para captar reflexões de trincas verticais ou faltas de fusão. O resultado depende fortemente da separação e do alinhamento entre as sondas.

Perda de transmissão através da peça

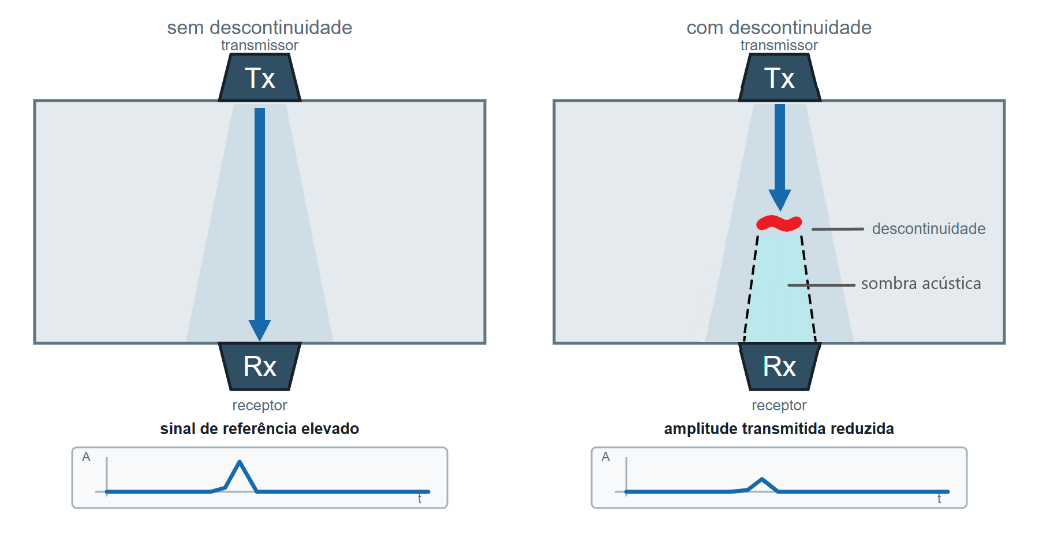

Transparência

O emissor e o receptor são posicionados em lados opostos da peça. A presença de uma descontinuidade é identificada pela redução da energia transmitida, formando uma sombra acústica. É muito utilizada em compósitos, estruturas sanduíche e juntas coladas, mas requer acesso às duas faces e fornece pouca informação sobre a profundidade da indicação.

Tempo de percurso da onda difratada

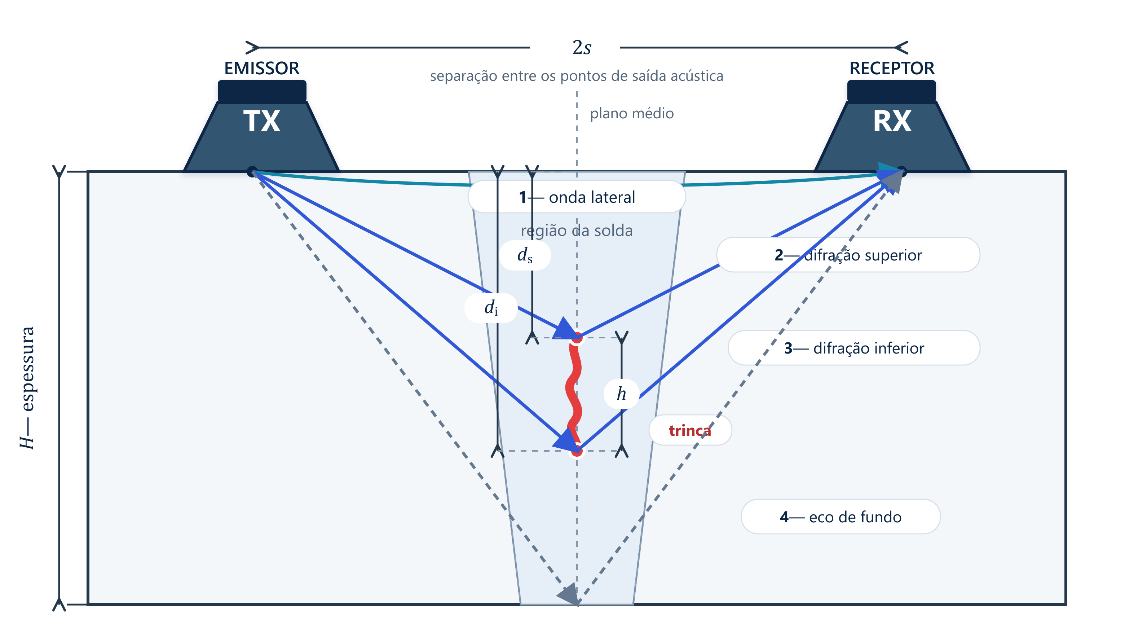

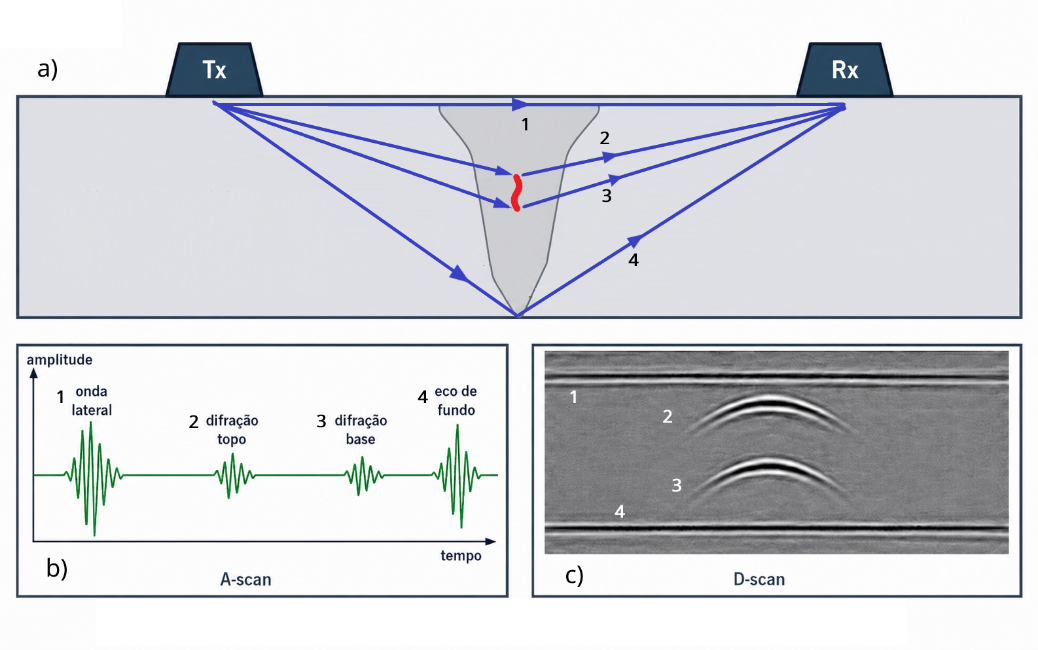

TOFD

O TOFD utiliza as ondas difratadas nas extremidades das descontinuidades para determinar sua posição e altura. Dois transdutores são colocados em lados opostos da região inspecionada, e o dimensionamento se baseia principalmente no tempo de percurso dos sinais. A técnica apresenta excelente desempenho na inspeção de soldas, embora tenha menor cobertura próxima às superfícies da peça.

Direcionamento e focalização eletrônicos

Phased array

Transdutores com vários elementos controlados eletronicamente permitem direcionar, deslocar e focalizar o feixe, examinando a peça com diferentes ângulos sem trocar a sonda. A técnica oferece ampla cobertura e registro codificado dos dados, mas exige planejamento, calibração e interpretação por pessoal qualificado.

SIMULAÇÃO INTERATIVA

Da lei focal ao S-scan

Observe como os atrasos entre os elementos direcionam o feixe e revelam uma falta de fusão na face da solda.

Varredura ativa
EXPLORAÇÃO GUIADA · 0/3
COMECE POR AQUI
Veja o feixe encontrar a indicação.

Em três passos, observe como o ângulo do feixe cria um eco no A-scan e forma uma indicação no S-scan.

Transdutor phased array inspecionando uma solda Vista em corte de uma chapa soldada. Um transdutor à esquerda realiza uma varredura angular e o feixe encontra uma falta de fusão na face esquerda da solda. Matriz phased array Sapata Cordão de solda Linha de fusão Falta de fusão 02040 mm
VISTA EM CORTE O feixe varre o volume da solda e sua resposta aumenta ao interceptar a falta de fusão.
FEIXE INSTANTÂNEOA-scan do feixe ativo
A-scan sincronizado com o feixe ativo Gráfico de amplitude em função do percurso sônico. O pulso inicial permanece à esquerda e o eco da falta de fusão aparece quando o feixe encontra a descontinuidade. AMPLITUDE 40,0° 0 50 100 mm PERCURSO SÔNICO Pulso inicial Falta de fusão
O eco se desloca conforme o percurso sônico e cresce quando o feixe encontra a falta de fusão.
APRESENTAÇÃO SETORIALS-scan simulado
T
S-scan sincronizado com a varredura da solda Apresentação setorial com uma linha móvel e uma indicação colorida correspondente à falta de fusão. SONDA BAIXA ALTA
A linha branca acompanha o feixe; a indicação registra os ângulos que encontram a descontinuidade.
ÂNGULO REFRATADO55,0°
PROFUNDIDADE22,0 mm
PERCURSO SÔNICO38,4 mm
ECO RELATIVO0%
Ajustes da lei focal
Camadas visuais

Os atrasos aplicados aos elementos direcionam e focalizam o feixe. Na varredura setorial, o ângulo é alterado eletronicamente e os ecos sucessivos formam o S-scan. A resposta da falta de fusão depende de sua posição e orientação em relação ao feixe.

Simulação conceitual para fins educacionais. As dimensões, amplitudes e trajetórias não devem ser utilizadas para calibração ou avaliação de descontinuidades reais.
A estrutura atua como guia de ondas

Ondas guiadas

As ondas guiadas se propagam ao longo do componente, utilizando suas superfícies para confinar a energia. Isso permite avaliar grandes extensões de tubulações, chapas, trilhos e outras estruturas a partir de poucos pontos de acesso. São especialmente úteis para triagem e monitoramento, mas apresentam propagação dispersiva e menor capacidade de dimensionamento preciso.

Na inspeção por ondas guiadas, um anel de transdutores envia ondas nos dois sentidos ao longo da tubulação. Soldas, flanges e perdas de metal produzem ecos cuja posição e amplitude são registradas no A-scan.

Acoplamento por uma coluna líquida

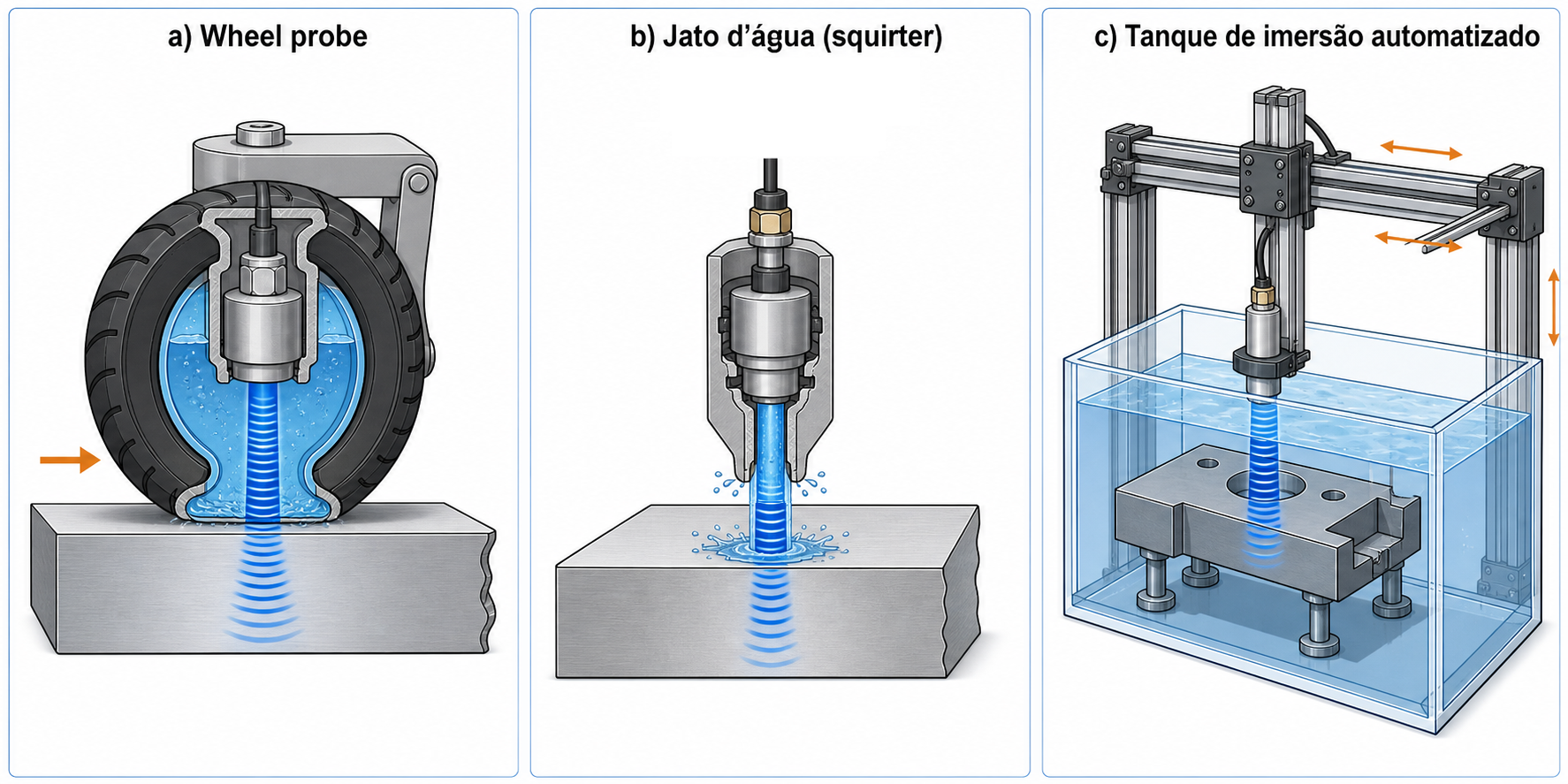

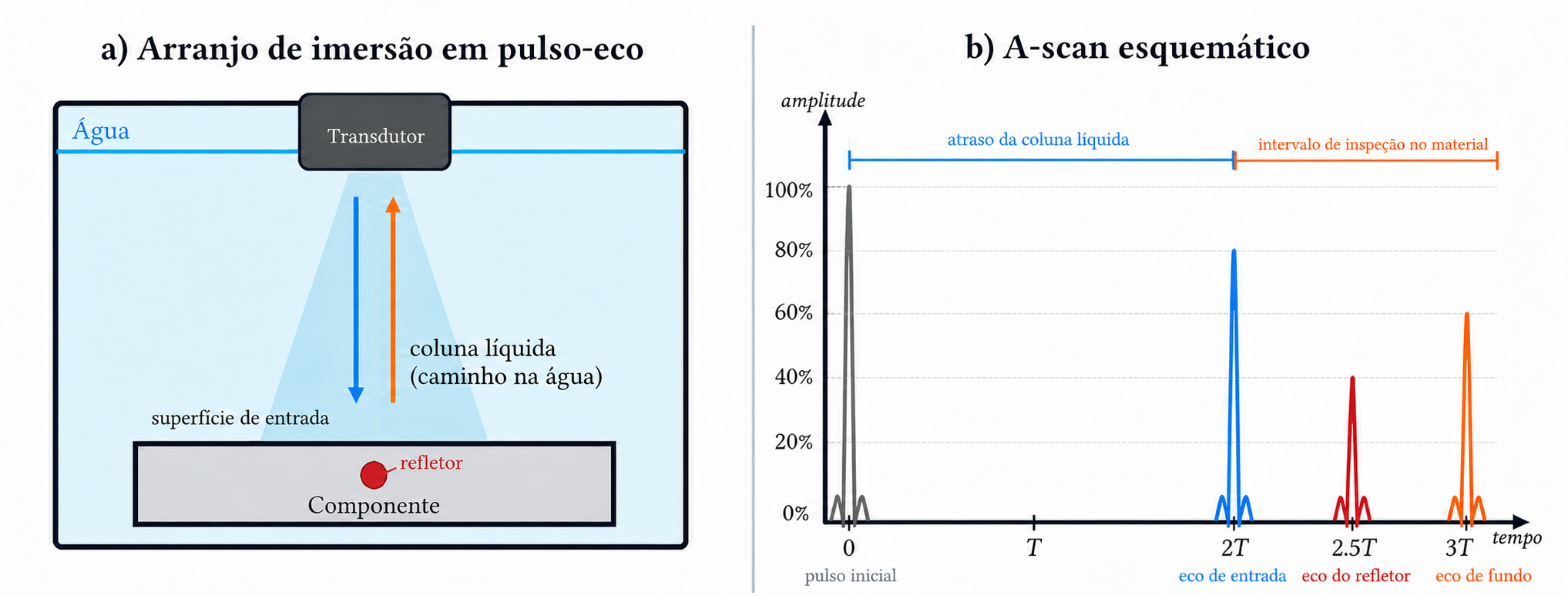

Imersão

Uma coluna de água estabelece o acoplamento entre o transdutor e a peça. A técnica proporciona acoplamento uniforme, reduz o desgaste da sonda e facilita a focalização, a automação e a produção de mapas C-scan. Suas limitações incluem o controle da água, o custo dos sistemas e a incompatibilidade de alguns componentes com o líquido.

IRIS

Como aplicação especializada da imersão, o IRIS utiliza uma sonda com espelho acústico rotativo para mapear a espessura de tubos. Fornece medições precisas de perdas por corrosão e erosão, mas requer limpeza rigorosa, centralização da sonda e velocidade controlada.

Conteúdo resumido e adaptado de END Ultrassom — Técnicas ultrassônicas. Ilustrações provenientes do manuscrito do autor.

ETAPA 02 CONCLUÍDAPróximo: Laboratório 360 03 ↓

Etapa 03 · Laboratório de Ultrassom

Aprenda
fazendo.

Leve os fundamentos e as técnicas para o A-scan. Altere posição, profundidade, ganho e atenuação para observar como cada parâmetro modifica o comportamento dos ecos.
